Трассировка кабельных линий под землей, поиск кабеля
Трассировка кабеля — это инженерно-изыскательские работы, которые позволяют определить зону залегания кабельных линий, их точные координаты и глубину. Процедура используется для поиска трасс в полу, стенах, под фундаментом зданий и под землёй.
Когда нужна трассировка кабеля
Технические документы земельного участка не всегда актуальны и могут описывать зону прокладки кабелей недостаточно точно, поэтому необходима трассировка кабельных линий. Случаи, когда она проводится:
- Ремонт и обновление кабельной линии;
- Освоение новых земельных участков под благоустройство и строительство;
- Рытье котлована и выполнение других земельных работ;
- Геодезические проектные работы, топосъемка участка и разработка общего плана различных инженерных сетей.
Процедура позволяет определить направление и глубину прохождения кабельной сети в грунте, предотвратить повреждение проводников во время земляных работ, а также установить точные места разрывов или повреждений изоляции, чтобы выполнить ремонт.
Даже когда провод хорошо виден, может понадобиться найти место его пролегания в пучке других кабелей. Трассировка позволяет сделать это максимально точно и быстро.

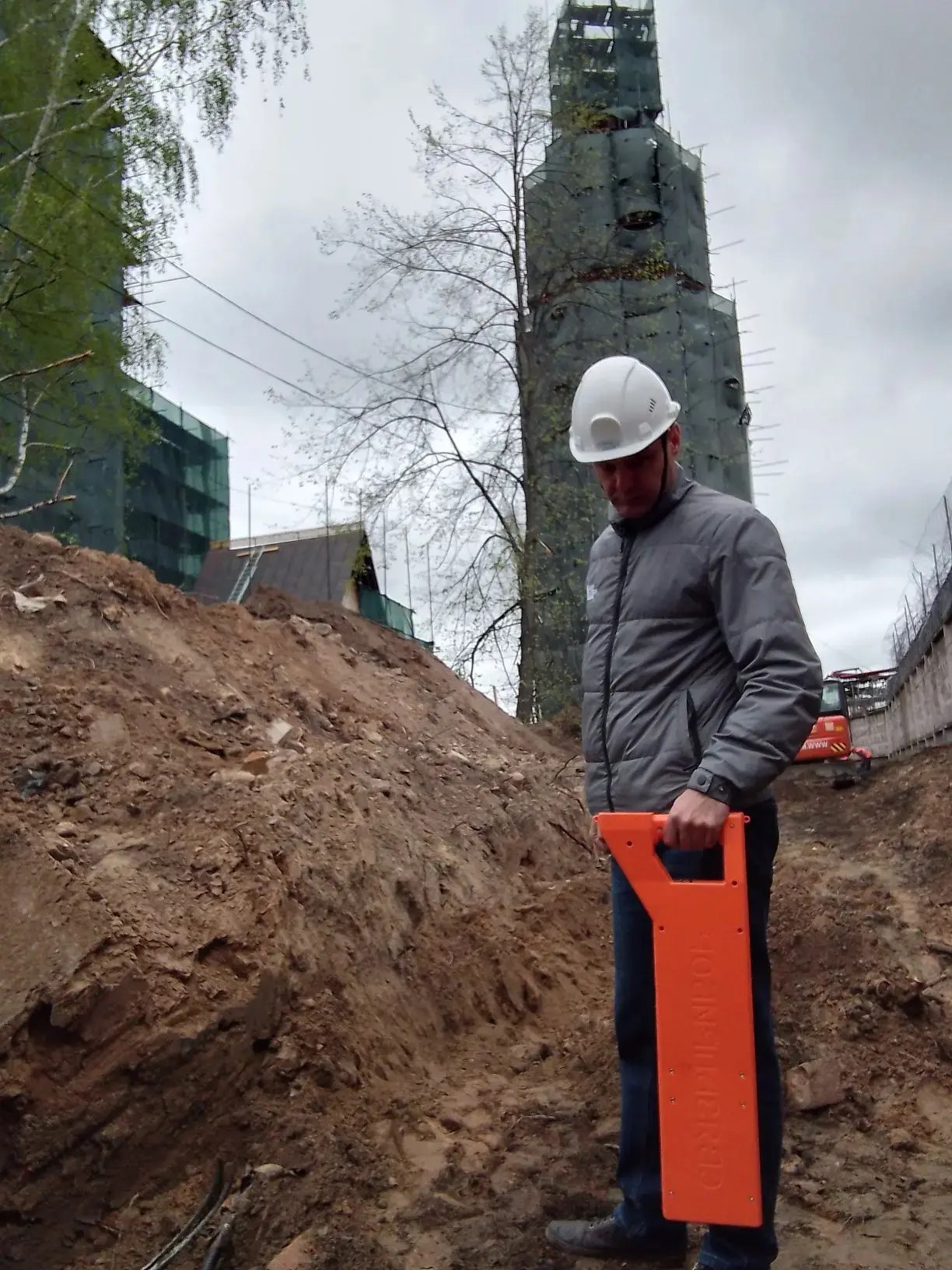

Специалисты компании "Электрорезерв" быстро и качественно произведут трассировку кабельных линий новейшим оборудованием "ПОИСК 410 Мастер".
Особенности "ПОИСК 410 Мастер":
- Поиск и идентификация воздушных и подземных кабельных линий связи наряду с силовыми кабелями; металлических тросов и трубопроводов (водо-, газо-, нефтепроводов); коммуникаций с металлическими проводниками/металлической оболочкой
- Контроль положения, направления, глубины залегания коммуникаций под землей, а также протекающего в них тока наряду с определением мест обрыва/короткого замыкания
- Мониторинг направления сигнала с целью идентификации «своего» кабеля в пучке кабелей либо в местах, где коммуникации сходятся
- Поиск и определение трасс по широкополосному шуму и результатам анализа его спектра
- Поиск и идентификация трасс силовых кабелей с током промышленной частоты (50 Гц)
- Поиск и нахождение трасс с использованием генератора сигналов с частотой от 200 до 3999 Гц
- Локализация нарушения оболочек медных кабельных линий амплитудным и фазовым (бесконтактным) методами
